Convertitore ceramico piezoelettrico del trasduttore ultrasonico di rendimento elevato

Convertitore ceramico piezoelettrico del trasduttore ultrasonico ad alto rendimento

Il trasduttore converte l'energia elettrica ad alta frequenza in vibrazione meccanica. Le caratteristiche del trasduttore dipendono dalla selezione dei materiali e del processo di produzione, in modo dalla prestazione ed il tempo di impiego potrebbero essere infinitamente differenti anche i trasduttori sono della stessa dimensione e della stessa forma. Il trasduttore ultrasonico ad alta potenza comunemente usato è utilizzato in saldatrici di plastica ultrasoniche, nelle saldatrici ultrasoniche del metallo, in vari apparecchi ultrasonici manuali, negli omogeneizzatori ultrasonici continui di emulsionificazione, in atomizzatori, in macchina per incidere ultrasonica ed in molti altri tipi di attrezzature. Le frequenze comunemente usate sono 15kHz 20chilocicli, 28chilocicli, 35chilocicli, 40chilocicli, 55chilocicli, 70chilocicli, ecc.

Ci sono molti parametri in un trasduttore, fra loro, alcuni sono principalmente guidati da attenzione:

Frequenza Fs di risonanza: la frequenza di risonanza del ramo di serie nel circuito equivalente di un trasduttore piezoelettrico, nell'ambito di questa frequenza, l'impedenza del trasduttore piezoelettrico è minima. Riferisca al valore di frequenza «al Fs» nel grafico sotto.

Punto F1 & F2 di metà potenza: per grafico di cerchio di entrata, la parte reale è la frequenza a Gmax/2, là è due frequenze come questa: F1 & F2, F1 Fs.

frequenza Fp di Anti-risonanza: la frequenza di risonanza del ramo parallelo di un trasduttore piezoelettrico, nell'ambito di questa frequenza, l'impedenza del trasduttore piezoelettrico è massima. Riferisca al valore di frequenza «al Fp» nel grafico di cui sopra.

Fattore di qualità meccanico Qm: Qm=F2/F2-F1, Fs è frequenza di risonanza, F1 ed il F2 è i punti di metà potenza.

Parametri tecnici:

Caratteristiche:

1. Il chip ceramico piezoelettrico adotta le parti importate, che possono dare una forte ed uscita stabile.

2. Ottenere l'alto lavoro elettrico-acustico di efficienza di conversione ai punti di frequenza di risonanza.

3. Grande ampiezza: il rapporto della velocità di vibrazione è alto.

4. Nell'ambito dell'azione della vite rilevata in anticipo, l'energia ceramica piezoelettrica ottenere gioco massimo;

5. Buona resistenza al calore, piccola impedenza armonica, potere calorifico basso

EXW, CATENA DELL'OROLOGIO, CFR, CIF
2. Come circa il pagamento?
100% nel prepagamento di Paypal o di T/T
3. Fornite i campioni? È liberamente o extra?
Sì, ma ha un costo.
4. Potreste farlo secondo i nostri requisiti speciali?
Naturalmente, prego offraci la vostra progettazione.

4. Che cosa sono i metodi della consegna?
Da preciso, quali DHL, Fedex, TNT, o da aria o dal mare, per vostri bisogni.

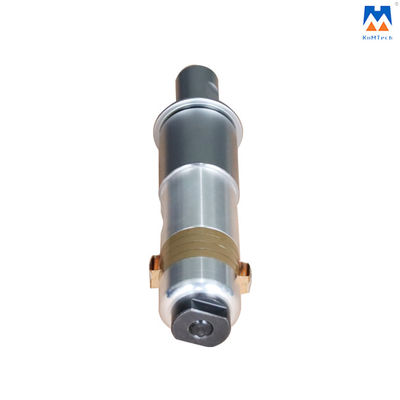

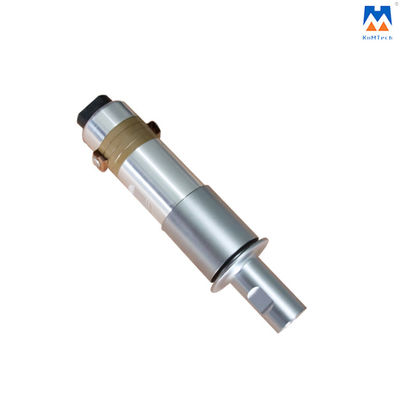

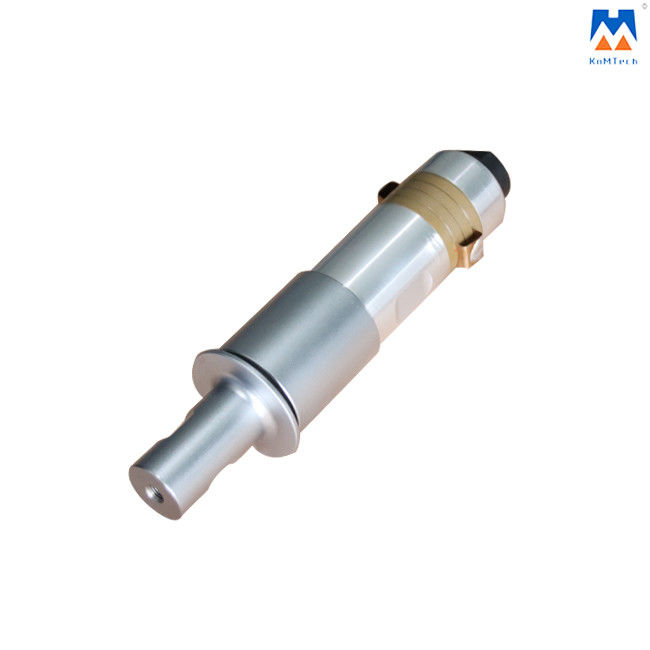

Foto dettagliate:
