Dettagli:
|
| Nome di prodotto: | Analizzatore ad alta frequenza ultrasonico di impedenza | Potere: | 30W |
|---|---|---|---|
| Dimensione: | 24*19*10cm | Peso: | 1,95 kg |
| Alimentazione elettrica: | AC220V-250V | Parola chiave: | Analizzatore di impedenza |
| Uso: | L'impedenza ultrasonica analizza | Servizio di assistenza al cliente: | supporto online, supporto dei video |
| Evidenziare: | analizzatore ad alta frequenza di impedenza 30W,Lavorazione con utensili ultrasonica dell'analizzatore di impedenza,analizzatore ad alta frequenza di impedenza 250V |
||

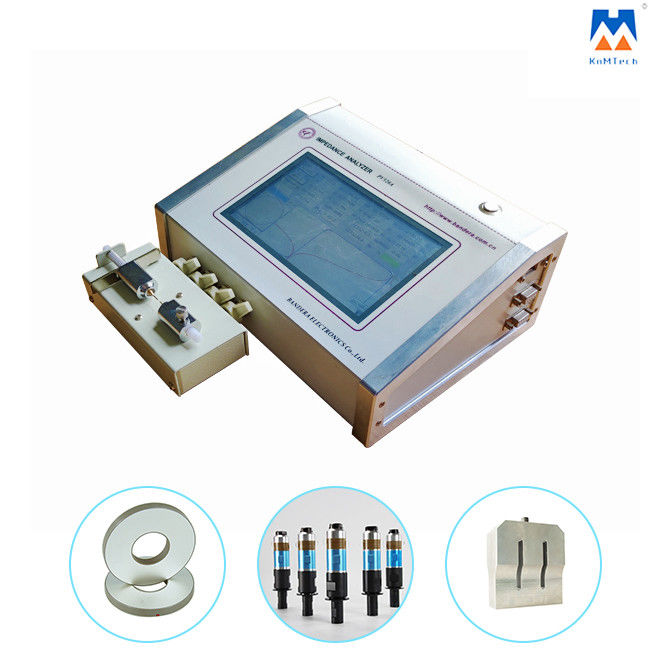

Analizzatore ad alta frequenza di impedenza del trasduttore dell'analizzatore di impedenza
Parametri tecnici:
| Nome di prodotto | Analizzatore ultrasonico di impedenza | ||
| Modello | KM-PV520A | ||
| Caratteristiche | Touch screen portatile e a schermo pieno, 7,8 pollici di schermo | ||
| Dimensione | 24*19*10cm | ||
| Indice di misura | Tutti i parametri o grafici | ||
| Accuratezza di base | <0> | ||
| Velocità della prova | 1 sec pc/5 (1000 punti esplorano) | ||
| Accuratezza di frequenza | ±10ppm | ||
| Risoluzione di fase | 0,15 gradi | ||
| Impiegati dell'ambiente | 10-40℃ | ||
| Gamma di impedenza | 1Ω~1MΩ | ||
| Punto di frequenza | 0.1Hz~any casuale no. | ||
| Alimentazione elettrica | AC100V~AC250V, 50~60Hz, 30W | ||
La serie ultrasonica dell'analizzatore PV520A dell'elemento può lavorare in tutta la tensione di AC220V-250V, potere è 30W, lo strumento viene con un'alimentazione elettrica speciale, incavo dell'alimentazione elettrica è nella parte posteriore dello strumento (la spina di aviazione dei 5 centri).
Per i dispositivi piezoelettrici, i parametri principali ottenuti dall'analizzatore dell'impedenza includono: Frequenza di risonanza Fs, frequenza anti-sonora Fp, punto F1 e F2 di metà potenza, entrata massima Gmax, capacità elettrostatica C0, reattanza dinamica R1, capacità dinamica C1, induttanza dinamica L1, capacità libera CT, costante dielettrica libera, fattore di qualità meccanico Qm, coefficiente di coppia elettromeccanico Keff, la KP, K31, K33, ecc.
Caratteristiche:
L'analizzatore dell'impedenza pricipalmente è usato per la rilevazione dei dispositivi piezoelettrici (quali un singolo piatto ceramico piezoelettrico, o un singolo trasduttore, o trasduttore + modulatore di ampiezza/testa per saldare). Attraverso l'analizzatore dell'impedenza, possiamo ottenere alcuni indicatori tecnici che non possono essere veduti direttamente, ma abbiamo un impatto importante su qualità del prodotto, che può guidare la produzione. L'analizzatore dell'impedenza, poichè il nome implica, è di verificare le caratteristiche dell'impedenza di tutti i tipi di dispositivi piezoelettrici, adatte a sviluppo ed a produzione di tutti i tipi di attrezzatura ultrasonica.

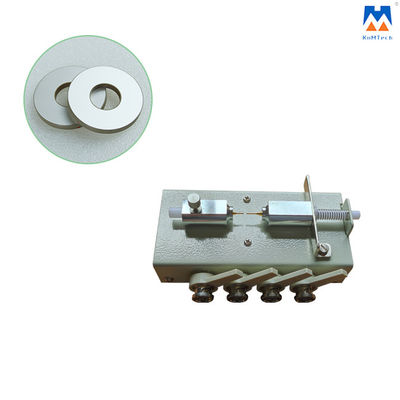

Foto dettagliate:
