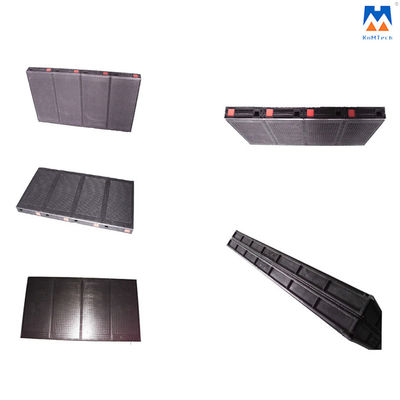

Questa macchina è destinata per unire le due parti del bordo di filtro dell'aria con il metodo di riscaldamento elettrico della piastra riscaldante. È controllato idraulico per il grande movimento di saldatura graduato del piatto di filtro dell'aria.

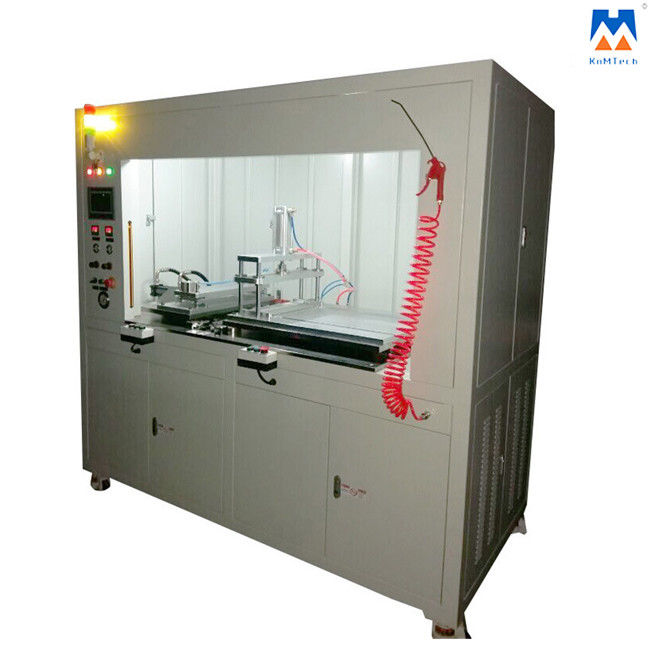

Schizzo della macchina:
Modo di saldatura: Saldatura basata orizzontalmente sulle strutture della parte
Azionamento di saldatura: Idraulico
Principio di operazione:
L'operazione di saldatura di tutto è fatta dalla piastra riscaldante di controllo intelligente. La piastra riscaldante è fra le due parti. Quando contattano la piastra riscaldante, le superfici della parte cominciano a fondersi.
Dopo il tempo di riscaldamento stabilito, si fondono e sono schiavi con pressione esterna con il ritorno della piastra riscaldante. Dopo il tempo di tenuta e di raffreddamento, il processo di saldatura è più.
Progettazione della struttura:
Struttura della macchina
Dimensione della macchina (L) 1200× (W) 800× (H) 1500 (millimetri) (per riferimento)
È costruzione saldata d'acciaio superiore.
Il suo colore è spruzzato per a requisiti del cliente.
Unità calda della muffa
È piastra riscaldante consistita di, muffe calde, condotti termici, termocoppia e supporto della piastra riscaldante.
Il principio del lavoro è un ascensore variabile.
L'unità della muffa è muffe calde a destra e a sinistra consistite di e supporto standard. Sono collegati dalle viti di aggiustamento di precisione. Le muffe calde sono lega di alluminio o di rame.
Unità della modellatura a freddo
L'unità della modellatura a freddo è cilindro idraulico consistito di, guida diritta ed i supporti variabili della muffa
Parti principali dell'assemblea:
Parti di controllo elettronico
| S/N |
Nome di parte |
Marca della parte |
| 1 |
SpA |
Siemens |
| 2 |
Touch screen 5,7 |
Siemens |
| 3 |
contatti |
Siemens |
| 4 |
Regolatore di temperatura |
Omron |
| 5 |
Tende di sicurezza |
Sensore di Shanghai |
| 6 |
relè |
Weldmuller (marca tedesca) |
| 7 |
Commutatore del pulsante |
Izumi |
| 8 |
Relè semi conduttore |
Shimanden |
Parti dell'azionamento
| S/N |
Nome di parte |
Marca della parte |
| 1 |
Cilindro |
Festo |
| 2 |
Elettrovalvola a solenoide |
Festo |
| 3 |
Tazza del filtrante |
Festo |
Parti idrauliche
| S/N |
Nome di parte |
Marca della parte |
| 2 |
Pompa del carburante |
YuciYuken |
| 3 |
Motore |
YuciYuken |
| 4 |
Cilindro idraulico |
YuciYuken |
| 5 |
Elettrovalvola a solenoide |
YuciYuken |
| 6 |
Valvola dell'inondazione |
YuciYuken |
| 7 |
Valvola di regolamento di velocità |
YuciYuken |
| 8 |
Valvola unidirezionale per controllo idraulico |
YuciYuken |
| 9 |
Valvola unidirezionale |
YuciYuken |
| 10 |
Dispositivo di raffreddamento |
YuciYuken |
| 11 |
Montaggi idraulici |
SKON |
| 13 |
Serbatoio dell'olio |
KNM |
Parti della trasmissione
| S/N |
Nome di parte |
Marca della parte |
| 1 |
Guider lineare |
Hiwin |
| 2 |
Blocco lineare |
Hiwin |
| 3 |
Cuscinetto lineare |
Hiwin |
| 4 |
Barretta di guida |
Hiwin |
Parti della muffa
| S/N |
Nome di parte |
Materiale |
Unità trattata |
| 1 |
supporto della muffa |
acciaio 45# |
KNM |
| 2 |
modellatura a freddo |
6061 di alluminio |
KNM |
| 3 |
muffa calda |
H13 d'acciaio |
KNM |
| 4 |
La barretta di guida, copertura della guida, ferma il limite |
Acciaio della muffa |
KNM |
Parti meccaniche
| S/N |
Nome di parte |
Marca della parte |
| 1 |
Elaboratore centrale |
Tubo quadrato d'acciaio superiore fatto in Cina |
| 2 |
copertura |
nastri a freddi di alta classe |
| 3 |
Parti sostenenti |
L'acciaio di alta qualità ha fatto in Cina |
| 4 |
parti di moto |
L'acciaio di alta qualità ha fatto in Cina |
Parametri della macchina
| Dimensione: |
(L) 1200× (W) 800× (H) 1500 (MILLIMETRO) |
| Peso: |
950kg |
| Potere della macchina: |
10KW |
| Pressione: |
380V 50/60HZ 3-Phrase |
| Flusso di pressione d'aria: |
110L/MIN |
| Parti elettriche: |
Esposizione del touch screen & dello SpA in cinese |
Macchina Fuction:
1. Tempo di riscaldamento: solitamente riscaldando fino alla temperatura 230ºC di fabbricazione entro 30 min. La temperatura della piastra riscaldante può essere ±5ºC controllato.
2. La superficie calda della muffa è teflon spruzzato. La temperatura del lavoro è 230ºC. La pentola di vita è 30 mila volte.
3. Capacità della macchina: 24 ore al giorno. 40seconds/pcs
4. Le muffe possono essere regolato secondo i prodotti.
5. Protezione di operazione: bottone iniziante destro e sinistro. La finestra dell'operazione è fornita di tende di sicurezza.
6. La base ha un cuscinetto livellato che può essere regolato.
7. C'è uno sfiatatoio fra la destra ed il lato superiore. E lo sfiatatoio è fornito di uno scarico che collega il sistema dell'organismo saprofago della fabbrica.
FAQ:
1.What è il vostro MOQ?
Solitamente, non limitiamo un MOQ per le prove, per decidere appena il QTY da solo.
2. Come circa il vostro termine di consegna?
45-60 giorni del lavoro dalla conferma di ordine.
3. Che cosa è la garanzia dei vostri prodotti?
Una garanzia di anno con nessuno danno umano.
In questa fabbrica di periodo, responsabile della riparazione gratis o la fabbrica invierà le nuove parti al cliente invece delle parti rotte gratis. Dopo tempo della garanzia, la fabbrica riparerà per ripararla o inviare le nuove parti al prezzo costato.
4. Come posso ottenere il vostri prezzo e catalogo?
Prego email noi o chiamarci per fornire le vostre informazioni del contatto (il vostri nome, indirizzo email, nome di società e sito Web)
5. Possiamo agente i vostri prodotti nel nostro paese o città?
Naturalmente. Stiamo cercando un solo agente nel paese che hanno il disposto a cooperare con noi per un termine lungo di affari.
6. Come circa il pagamento?
100%T/T in anticipo per i piccoli ordini; 50%T/Tin anticipocomedeposito; 50%T/Tpagatoprimadellaspedizione.
7. Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire il campione e non è libero.
8. potreste farlo secondo i nostri requisiti speciali?
Naturalmente, possiamo fare. Prego dicaci la vostra idea o la vostra applicazione.
9. Come circa la qualità?
Abbiamo esportato a molti altri clienti da ogni parte del mondo, le risposte siamo buoni, truppa prima di qualità nella nostra società.
