trasduttore ultrasonico 3200W con il convertitore ed il ripetitore di bassa impedenza
il trasduttore ultrasonico, anche chiamato vibratore ultrasonico, è un dispositivo che converte l'energia elettrica in energia meccanica dall'effetto piezoelettrico di ceramica piezoelettrica. Nel corso di saldatura a ultrasuoni in varie applicazioni, la corrispondenza fra ogni unità ultrasonica è estremamente importante, l'unità quale il generatore di ultrasuoni, trasduttore, saldante il corno per formare un sistema ultrasonico completo che può riferirsi a come partita.
La frequenza che corrisponde fra il trasduttore ed il generatore ultrasonici è un fattore che colpisce la prestazione di saldatura. In primo luogo, perché il trasduttore ultrasonico può funzionare soltanto alla sua propria frequenza di risonanza, in modo dal generatore di ultrasuoni, il ripetitore e la muffa (testa per saldare) dovrebbe interamente lavorare a questa frequenza. In generale, questa differenza è non non più di ±0.1kHz, il più piccolo, il migliore. È raccomandato vivamente che la frequenza della testa per saldare sostenente sia più bassa della frequenza del trasduttore circa 0.1KHz (frequenza del piccolo-segnale). Cioè, se la frequenza misurata dal piccolo segnale del trasduttore originale è 14.85KHz, quindi la frequenza ideale dopo il collegamento alla testa per saldare è 14.75KHz. Allo stesso tempo, dovrebbe essere considerato che dopo che il trasduttore è collegato al corno di saldatura, la sommità di frequenza di risonanza del sistema dovrebbe diventare molto tagliente, cioè, la larghezza di banda è molto stretta, mentre il fattore di qualità meccanico è molto grande, una piccola variazione nella frequenza può causare un grande aumento nell'impedenza, in grado di condurre alla protezione del sovraccarico del generatore di ultrasuoni o alla ceramica rotta, ecc. Di conseguenza, l'importanza delle partite di frequenza non può essere sopravvalutata.
Parametri tecnici:
| Nome di prodotto: |
trasduttore piezoelettrico ad alta frequenza 3200W |
| Frequenza di risonanza: |
15KHz |
| Ampiezza massima: |
Questo parametro è collegato con il potere del trasduttore, la forma del corno e la testa dello strumento; |
| Modo di lavoro: |
funzionamento continuo o lavoro di pausa. |
| Umidità del luogo di lavoro: |
umidità relativa ≤85% (senza condensazione) |
| Temperatura del luogo di lavoro: |
-10 ~ ºC 60 |
| Materiale: |
la lega di alluminio, la lega di titanio e dell'acciaio inossidabile possono essere personalizzate secondo le esigenze degli utenti. |
| Dimensioni: |
Dipende dall'ambiente di applicazione del cliente e dai bisogni reali. |
| Peso: |
8kg |
FAQ:
Q: Che cosa è la struttura del trasduttore di PZT?
: Il trasduttore consiste di un alloggio, di uno strato di corrispondenza, di un trasduttore piezoceramic del disco, di una protezione, di un cavo uscente e di un ricevitore di matrice del piatto.
Q: Che cosa è la vita del trasduttore?
: Parlare generale, dipende dalla qualità del trasduttore. Tutti i nostri trasduttori altamente sono elaborati ed adottano la ceramica superiore di PZT. La vita sarà più di 5years.
Q: Che cosa sono mezzi 1/2-20UNF?
: È un genere di codice americano del filo, pollice di mezzi 1/2 di 1/2 del diametro e 20 mezzi là sono 20 fili per pollice.
Q: Avete uno strato di parametro per ogni trasduttore che spedite?
: Sì, facciamo, ogni trasduttore che noi il rifornimento viene con uno strato specifico di parametro ed il suo proprio di serie no.

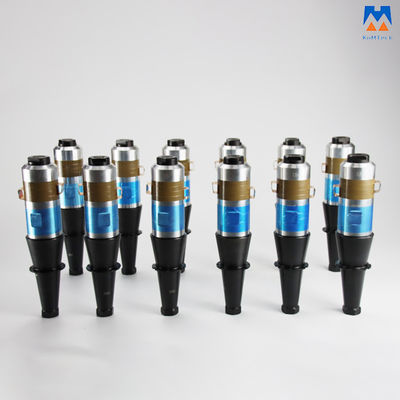

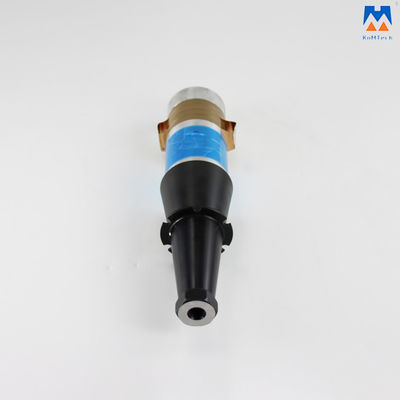

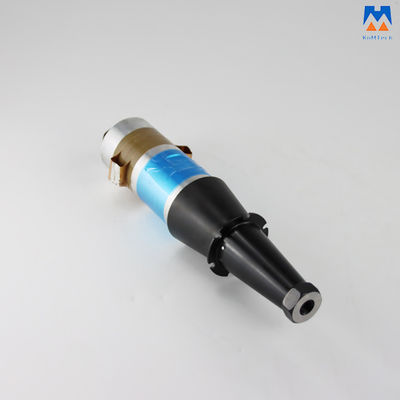

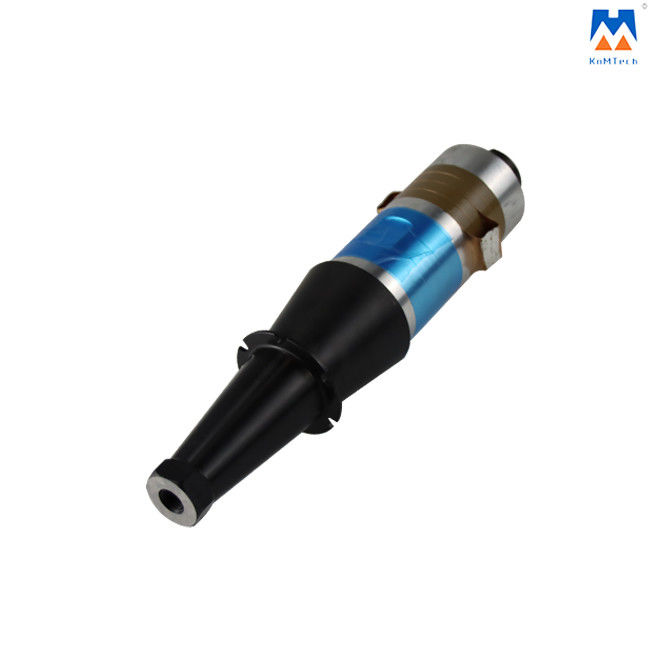

Foto dettagliate:
