Dettagli:
|
| Nome di prodotto: | Analizzatore ultrasonico di impedenza dell'elemento | Dimensione: | 24cm*14cm* (parte posteriore 10cm della parte anteriore 5cm) |
|---|---|---|---|
| Peso: | 1,95 kg | Alimentazione elettrica: | AC220V-250V |
| Potere: | 30W | Parola chiave: | Ultrasonico analizzi |
| Servizio di assistenza al cliente fornito: | Video supporto tecnico, supporto online | Uso: | L'impedenza ultrasonica analizza |
| Evidenziare: | Analizzatore ultrasonico di impedenza dell'elemento,analizzatore ultrasonico dell'elemento 30W,analizzatore ultrasonico piezoelettrico dell'elemento |
||
L'analizzatore ultrasonico dell'elemento è usato per la rilevazione dei dispositivi ultrasonici piezoelettrici e delle soluzioni integrate attrezzatura. Per un dispositivo piezoelettrico, se non c'è altra risonanza ad una frequenza lontano da certa frequenza di risonanza, il dispositivo piezoelettrico può approssimarsi a come sistema ammassato vicino alla frequenza di risonanza ed i suoi circuiti equivalenti e di simbolo sono indicati nella la figura basso-sinistra:
Caratteristiche:
1. La dimensione è soltanto 24cm*14cm* (10cm dopo i primi 5cm) ed il peso è soltanto 1.95kg.
L'analizzatore di impedenza ultrasonico più portatile nel mondo.
2. Il touch screen surdimensionato, nessun bottone fisico è necessario visualizzare tutti i parametri e grafici contemporaneamente, che è più intuitivo.
3. La velocità ultrarapida della prova, una prova di 1000 punti richiede soltanto 5 secondi.
4. Può anche essere collegato ad un computer ed il software è completamente - compatibile con PV70A/80A.
5. La frequenza massima della prova spetta a 5MHz.
6. Il solo bottone fisico sullo strumento è inoltre una funzione «di inizio», situata alla parte posteriore del quadro portastrumenti
Introduzione dei grafici:
L'esposizione di difetto di sistema è «grafico di cerchio di entrata» + «grafico logaritmico»;
grafico di cerchio di entrata: La traiettoria di entrata in funzione di frequenza visualizzata nelle coordinate polari.
grafico logaritmico: La linea rossa è la curva logaritmica dell'ampiezza dell'impedenza e la linea blu è la curva di fase dell'impedenza.
Introduzione di parametri:
1. frequenza di risonanza Fs: La frequenza di risonanza del ramo di serie nel circuito equivalente del vibratore piezoelettrico, a cui l'impedenza del vibratore piezoelettrico è minima.
2. conduttanza massima Gmax: La parte reale del valore di entrata del vibratore piezoelettrico a risonanza è la parte reale di entrata al Fs.
3. punti F1 e F2 di metà potenza: La parte reale di entrata è uguale alla frequenza a Gmax/2 e ci sono due tali frequenze, F2 se maggior del Fs e di F1 se di meno che il Fs
4. La frequenza inversa Fp di risonanza: La frequenza di risonanza di un ramo parallelo di un vibratore piezoelettrico a cui il vibratore piezoelettrico ha la più grande impedenza
5. capacità libera CT: Capacità di dispositivi piezoelettrici a frequenza 1kHz. Questo valore è coerente con il valore misurato del ponte digitale dell'elettricità.

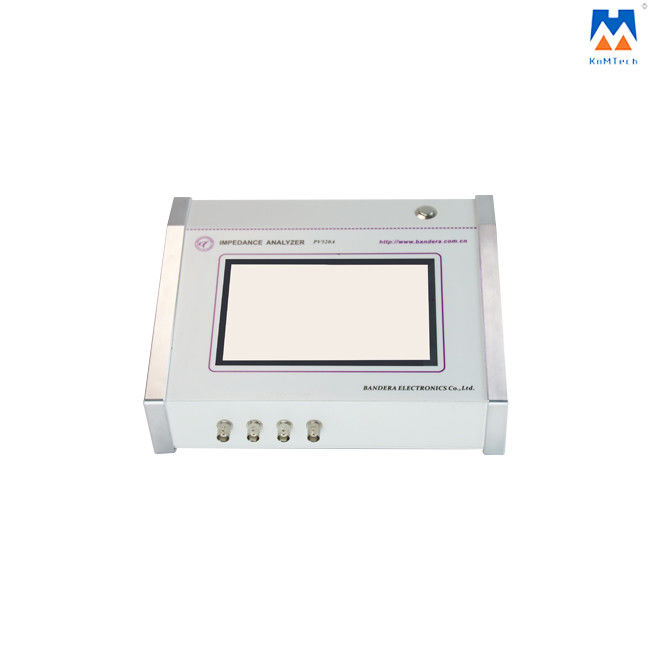

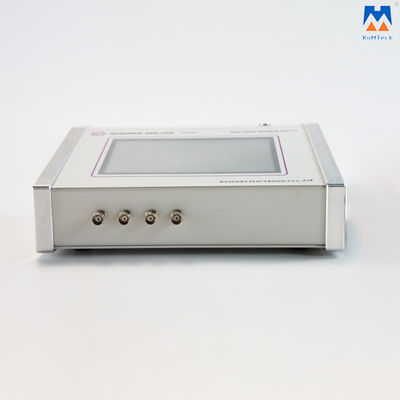

Foto dettagliate:
