Dettagli:
|
| Nome di prodotto: | Anello ceramico piezoelettrico | Dimensione: | 50*20*5 |
|---|---|---|---|
| Spessore: | 5mm | Peso (1 pacchetto): | 7.5KG |
| I pezzi di un pacchetto: | 108 pezzi | Sensibilità: | Alto |
| Uso: | dischi ceramici per il convertitore di saldatura a ultrasuoni | Dimensione del pacchetto: | 30*30*26 cm |
| Evidenziare: | Anello ceramico piezo-elettrico di spessore 5mm,Anello ceramico piezo-elettrico di alta sensibilità,Anello ceramico piezoelettrico di spessore 5mm |
||
Anello ceramico piezoelettrico di Rsp50 Pzt8 50*20*5 per il trasduttore ultrasonico 20KHz
I materiali piezoelettrici della ceramica (PZT) sono categorizzati come ceramica funzionale. In sensori, permettono di convertire le forze e le pressioni in segnali elettrici ed in trasduttori ed azionatori ultrasonici convertono le correnti elettriche in vibrazioni o in deformazioni ultrasoniche della ceramica piezoelettrica ultrasonica. I materiali piezoelettrici della ceramica sono classificati secondo la loro composizione chimica da un lato e dai termini specifici dell'applicazione d'altro canto.
Materiali piezoelettrici dei dischi ceramici piezoelettrici: PZT4, PZT5, PZT8, o altri materiali piezoelettrici richiesti.
Gli anelli ceramici piezoelettrici Pzt8 possono anche essere personalizzati, se avete bisogno di altre dimensioni degli anelli ceramici piezoelettrici, si sentono libero per contattarci.
Parametri tecnici:
| Nome di prodotto | Dischi ceramici piezoelettrici PZT8 |
| Capacità | ±2950 |
| Dimensione esterna | 50mm |
| Dimensione interna | 20mm |
| Spessore | 5mm |
| Sensibilità | Alto |
| Peso (1 pacchetto) | 7.5kg |
| I pezzi di un pacchetto | 108 pezzi |
| Medium di misurazione | Solido |
| Uso | dischi ceramici per il convertitore di saldatura a ultrasuoni |
Altri modelli sono disponibili:
| Modello | Capacità? | Perdita | Frequenza di risonanza | Fattori di accoppiamento | Fattore di qualità meccanico |
| CT (PF) | tgδ (%) | Fs (chilociclo) | La KP (%) | Qm | |
| RSP-82-Φ10×Φ5×2 | 265 | 0,3 | 154,7 | 53 | 800 |
| RSP-82-Φ13×Φ5.3×2.2 | 455 | 0,3 | 126,8 | 53 | 800 |
| RSP-82-Φ15×Φ6×2 | 670 | 0,3 | 110 | 53 | 800 |
| RSP-82-Φ18×Φ8×7 | 265 | 0,3 | 89 | 53 | 800 |
| RSP-82-Φ20×Φ8×6 | 400 | 0,3 | 82,9 | 53 | 800 |
| RSP-82-Φ20×Φ10×5 | 425 | 0,3 | 77,3 | 53 | 800 |
| RSP-82-Φ25×Φ10×5 | 750 | 0,3 | 66,3 | 53 | 800 |
| RSP-82-Φ25×Φ12×5 | 690 | 0,3 | 62,7 | 53 | 800 |
| RSP-82-Φ30×Φ10×5 | 1140 | 0,3 | 58 | 53 | 800 |
| RSP-82-Φ30×Φ12×5 | 1075 | 0,3 | 55 | 53 | 800 |
| RSP-82-Φ32×Φ12×5 | 1255 | 0,3 | 52,7 | 53 | 800 |
| RSP-82-Φ35×Φ15×5 | 1425 | 0,3 | 46,4 | 53 | 800 |
| RSP-82-Φ38×Φ15×5 | 1735 | 0,3 | 43,8 | 53 | 800 |
| RSP-82-Φ40×Φ12×5 | 2075 | 0,3 | 44,6 | 53 | 800 |
| RSP-82-Φ40×Φ15×5 | 1960 | 0,3 | 42,2 | 53 | 800 |
| RSP-82-Φ45×Φ15×5 | 2565 | 0,3 | 38,7 | 53 | 800 |
| Modello | Capacità? | Perdita | Frequenza di risonanza | Fattori di accoppiamento | Fattore di qualità meccanico |
| CT (PF) | tgδ (%) | Fs (chilociclo) | La KP (%) | Qm | |
| RSP-82-Φ45×Φ17×5 | 2475 | 0,3 | 37,4 | 53 | 800 |
| RSP-82-Φ49×Φ23×6 | 2225 | 0,3 | 32,2 | 53 | 800 |
| RSP-82-Φ50×Φ17×5 | 3150 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×6.5 | 2425 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×7.5 | 2100 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ20×6 | 2495 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ20×7 | 2135 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ23×6 | 2340 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×6.5 | 2170 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×7 | 2005 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ55×Φ20×8 | 2340 | 0,3 | 30,9 | 53 | 800 |
| RSP-82-Φ55×Φ26×7 | 2390 | 0,3 | 28,6 | 53 | 800 |
| RSP-82-Φ60×Φ30×10 | 1925 | 0,3 | 25,8 | 53 | 800 |
| RSP-82-Φ69×Φ33×11 | 2380 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ70×Φ30×10 | 2850 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ100×1.4-200 | 52000 | 0,3 | 23 | 53 | 800 |
Caratteristiche:
* buona stabilità
* alta sensibilità
* a calore ridotto
* alta efficienza di vibrazione
Una certa applicazione di ceramico piezo-elettrico:
1. trasduttore di pulizia ultrasonica
2. trasduttore di saldatura a ultrasuoni
3. trasduttore ultrasonico di bellezza
4. trasduttore subacqueo ultrasonico
5. transucer immersible ultrasonico
6. trasduttore di schermatura ultrasonico
7. trasduttore tagliente ultrasonico
8. trasduttore ultrasonico di atomizzazione
9. emulsionante ultrasonico
Se avete bisogno di altre dimensioni dei dischi ceramici piezoelettrici, senta libero per contattarci.

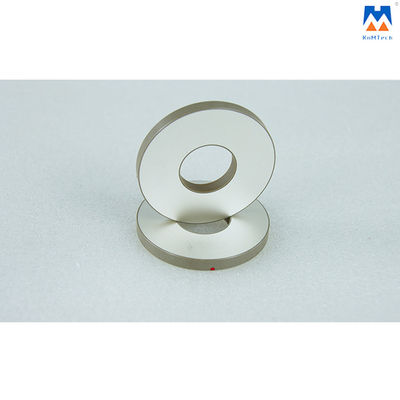

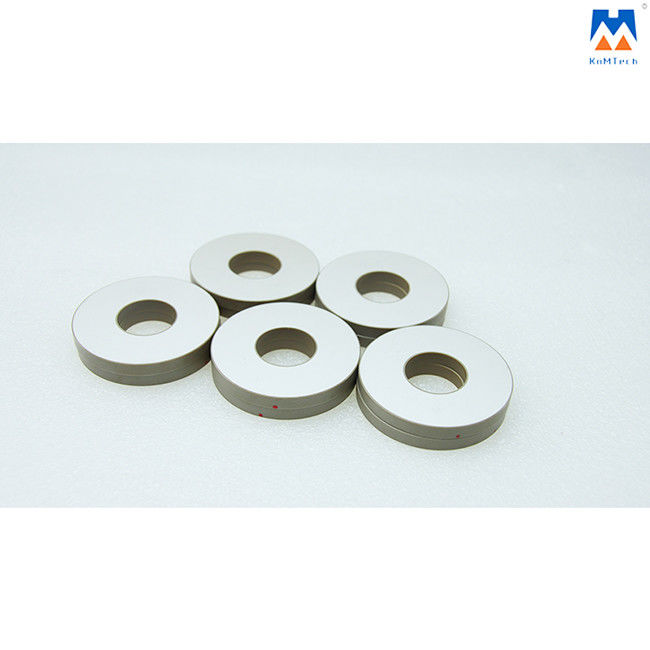

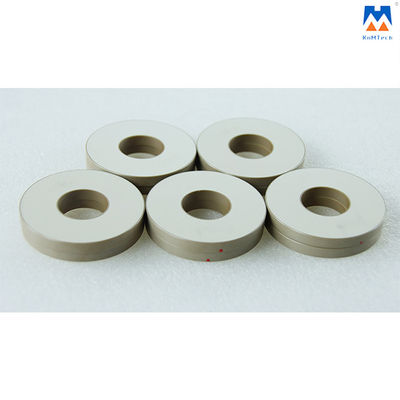

Foto dettagliate:
