Dettagli:
|
| Nome di prodotto: | Sensore ultrasonico del trasduttore | Dimensione: | 50*17*6.5mm |
|---|---|---|---|
| Diametro esterno: | 50mm | Sensibilità: | Alto |
| Uso: | dischi ceramici per il saldatore ultrasonico | Parola chiave: | anello ceramico piezoelectronic Pzt8 |
| Evidenziare: | Saldatore ultrasonico Piezo Ceramic Ring,Anello ceramico piezo-elettrico Pzt8,Anello ceramico piezo-elettrico del trasduttore ultrasonico |
||

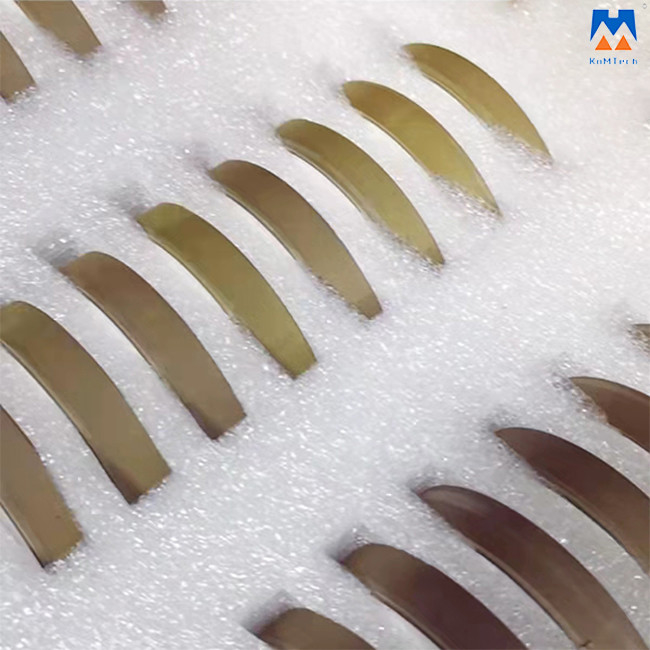

sensore ultrasonico del trasduttore di 50*17*6.5mm Ring Pzt 8 ceramici piezo-elettrici per il saldatore ultrasonico
come faccia materiali ceramici piezoelettrici lavorano?
Il piatto ceramico piezoelettrico è la componente principale del piatto del cicalino (dispositivo), in modo da è chiamato un elemento piezoelettrico. La ragione per la quale i piatti ceramici piezoelettrici possono emettere il suono di sonare è di usare il principio di effetto piezoelettrico. L'effetto piezoelettrico ha un effetto piezoelettrico positivo ed i generi inversi di effetto piezoelettrico due.
Effetto piezoelettrico: quando il chip ceramico piezoelettrico si applica ad una forza esterna, il chip piezoelettrico produrrà una carica elettrica, questo fenomeno è chiamato l'effetto piezoelettrico positivo; Al contrario, quando il campo elettrico si applica al piatto piezoelettrico, il piatto ceramico piezoelettrico produrrà la deformazione meccanica ed il suo sforzo è proporzionale alla forza del campo elettrico, che è chiamato l'effetto piezoelettrico inverso, più forte l'intensità di campo elettrico, maggior l'ampiezza della vibrazione. Questo fenomeno è chiamato l'effetto piezoelettrico inverso: la tensione-pressione e tutti i tipi di dispositivi ceramici piezoelettrici funzionano usando questa caratteristica.
dove è la ceramica usa?
Una certa applicazione di ceramico piezo-elettrico:
1. trasduttore di pulizia ultrasonica
2. trasduttore di saldatura a ultrasuoni
3. trasduttore ultrasonico di bellezza
4. trasduttore subacqueo ultrasonico
5. transucer immersible ultrasonico
6. trasduttore di schermatura ultrasonico
7. trasduttore tagliente ultrasonico
8. trasduttore ultrasonico di atomizzazione
9. emulsionante ultrasonico
Parametri tecnici:
| Nome di prodotto | Dischi ceramici piezoelettrici |
| Dimensione esterna | 50mm |
| Dimensione interna | 17mm |
| Spessore | 6.5mm |
| Sensibilità | Alto |
| Medium di misurazione | Solido |
| Uso | dischi ceramici per il convertitore di saldatura a ultrasuoni |
Altri modelli disponibili:
| Modello | Capacità | Perdita | Frequenza di risonanza | Fattori di accoppiamento | Fattore di qualità meccanico |
| CT (PF) | tgδ (%) | Fs (chilociclo) | La KP (%) | Qm | |
| RSP-82-Φ10×Φ5×2 | 265 | 0,3 | 154,7 | 53 | 800 |
| RSP-82-Φ13×Φ5.3×2.2 | 455 | 0,3 | 126,8 | 53 | 800 |
| RSP-82-Φ15×Φ6×2 | 670 | 0,3 | 110 | 53 | 800 |
| RSP-82-Φ18×Φ8×7 | 265 | 0,3 | 89 | 53 | 800 |
| RSP-82-Φ20×Φ8×6 | 400 | 0,3 | 82,9 | 53 | 800 |
| RSP-82-Φ20×Φ10×5 | 425 | 0,3 | 77,3 | 53 | 800 |
| RSP-82-Φ25×Φ10×5 | 750 | 0,3 | 66,3 | 53 | 800 |
| RSP-82-Φ25×Φ12×5 | 690 | 0,3 | 62,7 | 53 | 800 |
| RSP-82-Φ30×Φ10×5 | 1140 | 0,3 | 58 | 53 | 800 |
| RSP-82-Φ30×Φ12×5 | 1075 | 0,3 | 55 | 53 | 800 |
| RSP-82-Φ32×Φ12×5 | 1255 | 0,3 | 52,7 | 53 | 800 |
| RSP-82-Φ35×Φ15×5 | 1425 | 0,3 | 46,4 | 53 | 800 |
| RSP-82-Φ38×Φ15×5 | 1735 | 0,3 | 43,8 | 53 | 800 |
| RSP-82-Φ40×Φ12×5 | 2075 | 0,3 | 44,6 | 53 | 800 |
| RSP-82-Φ40×Φ15×5 | 1960 | 0,3 | 42,2 | 53 | 800 |
| RSP-82-Φ45×Φ15×5 | 2565 | 0,3 | 38,7 | 53 | 800 |
| Modello | Capacità | Perdita | Frequenza di risonanza | Fattori di accoppiamento | Fattore di qualità meccanico |
| CT (PF) | tgδ (%) | Fs (chilociclo) | La KP (%) | Qm | |
| RSP-82-Φ45×Φ17×5 | 2475 | 0,3 | 37,4 | 53 | 800 |
| RSP-82-Φ49×Φ23×6 | 2225 | 0,3 | 32,2 | 53 | 800 |
| RSP-82-Φ50×Φ17×5 | 3150 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×6.5 | 2425 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ17×7.5 | 2100 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50×Φ20×6 | 2495 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ20×7 | 2135 | 0,3 | 33,1 | 53 | 800 |
| RSP-82-Φ50×Φ23×6 | 2340 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×6.5 | 2170 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50×Φ23×7 | 2005 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ55×Φ20×8 | 2340 | 0,3 | 30,9 | 53 | 800 |
| RSP-82-Φ55×Φ26×7 | 2390 | 0,3 | 28,6 | 53 | 800 |
| RSP-82-Φ60×Φ30×10 | 1925 | 0,3 | 25,8 | 53 | 800 |
| RSP-82-Φ69×Φ33×11 | 2380 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ70×Φ30×10 | 2850 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ100×1.4-200 | 52000 | 0,3 | 23 | 53 | 800 |
Caratteristiche:
* buona stabilità
* alta sensibilità
* a calore ridotto
* alta efficienza di vibrazione
Materiali piezoelettrici dei dischi ceramici piezoelettrici: PZT4, PZT5, PZT8, o altri materiali piezoelettrici richiesti.
Gli anelli ceramici piezoelettrici Pzt8 possono anche essere personalizzati, se avete bisogno di altre dimensioni degli anelli ceramici piezoelettrici, si sentono libero per contattarci.
