Dettagli:
|
| Nome di prodotto: | Anello ceramico piezo-elettrico | Dimensione: | 35*15*5 |
|---|---|---|---|
| Spessore: | 5mm | Sensibilità: | Alto |
| Colore: | Giallo | Uso: | anello ceramico per la macchina della maschera di saldatura a ultrasuoni |
| Evidenziare: | anello ceramico piezo-elettrico di 35X15X5mm,anello ceramico piezo-elettrico di spessore di 5mm,Anelli ceramici della macchina della maschera di saldatura a ultrasuoni |
||
Trasduttore ceramico piezo-elettrico dell'anello 35*15*5mm per la macchina della maschera di saldatura a ultrasuoni
Parametri tecnici:
| Nome di prodotto | Anello ceramico piezoelettrico |
| Dimensione esterna | 35mm |
| Dimensione interna | 15mm |
| Spessore | 5mm |
| Sensibilità | Alto |
| Medium di misurazione | Solido |
| Uso | anello ceramico per il trasduttore di saldatura a ultrasuoni |
Altri modelli disponibili:
| Modello | Capacità | Perdita | Frequenza di risonanza | Fattori di accoppiamento | Fattore di qualità meccanico |
| CT (PF) | tgδ (%) | Fs (chilociclo) | La KP (%) | Qm | |
| RSP-43-Φ10×Φ5×2 | 350 | 0,3 | 142 | 60 | 1000 |
| RSP-43-Φ13×Φ5.3×2.2 | 580 | 0,3 | 116 | 60 | 1000 |
| RSP-43-Φ15×Φ6×2 | 900 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ15×Φ6×3 | 600 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ15×Φ6×4 | 450 | 0,3 | 101,5 | 60 | 1000 |
| RSP-43-Φ25×Φ10×5 | 1000 | 0,3 | 60,9 | 60 | 1000 |
| RSP-43-Φ30×Φ15×5 | 1285 | 0,3 | 47 | 60 | 1000 |
| RSP-43-Φ35×Φ15×5 | 1905 | 0,3 | 42,6 | 60 | 1000 |
| RSP-43-Φ38×Φ12.7×6 | 2035 | 0,3 | 42 | 60 | 1000 |
| RSP-43-Φ38×Φ15×5 | 2320 | 0,3 | 40,2 | 60 | 1000 |
| RSP-43-Φ38×Φ15×6.5 | 1785 | 0,3 | 40,2 | 60 | 1000 |
| RSP-43-Φ40×Φ15×5 | 2620 | 0,3 | 38,7 | 60 | 1000 |
| RSP-43-Φ49×Φ23×6 | 2820 | 0,3 | 29,6 | 60 | 1000 |
| RSP-43-Φ50×Φ17×6.5 | 3240 | 0,3 | 31,8 | 60 | 1000 |
| RSP-43-Φ50×Φ17×7.5 | 2805 | 0,3 | 31,8 | 60 | 1000 |
| RSP-43-Φ50×Φ20×6 | 3330 | 0,3 | 30,5 | 60 | 1000 |
| Modello | Capacità | Perdita | Frequenza di risonanza | Fattori di accoppiamento | Fattore di qualità meccanico |
| CT (PF) | tgδ (%) | Fs (chilociclo) | La KP (%) | Qm | |
| RSP-43-Φ50×Φ20×7 | 2855 | 0,3 | 30,5 | 60 | 1000 |
| RSP-43-Φ50×Φ23×6.5 | 2890 | 0,3 | 29,2 | 60 | 1000 |
| RSP-43-Φ50×Φ23×7.5 | 2505 | 0,3 | 29,2 | 60 | 1000 |
| RSP-43-Φ60×Φ30×10 | 2570 | 0,3 | 22,7 | 60 | 1000 |
| RSP-43-Φ25×2-S | 2975 | 0,3 | 168 | 60 | 1000 |
| RSP-43-Φ25×2.2-S | 2700 | 0,3 | 168 | 60 | 1000 |
| RSP-43-Φ50×3.5-S | 5930 | 0,3 | 42 | 60 | 1000 |
| RSP-43-Φ50×5-S | 4150 | 0,3 | 42 | 60 | 1000 |
| RSP-43-90×14×8-∠5 | 1960 | 0,3 | 17,5 | 60 | 1000 |
| RSP-43-85×14×8.5-∠4 | 1710 | 0,3 | 18,6 | 60 | 1000 |
| RSP-43-80×14×9-∠3 | 1490 | 0,3 | 19,7 | 60 | 1000 |
| RSP-43-80×14×12-∠3 | 1110 | 0,3 | 19,7 | 60 | 1000 |
Esercitate la pressione sul piatto ceramico e c'è una certa tensione e crea una polarità opposta della tassa ad entrambe l'estremità e quella è come attraversa il ciclo e si trasforma in in una corrente elettrica. Questo effetto è chiamato piezoelettrico.
Ceramico piezoelettrico è un genere di elemento piezoelettrico che può essere convertito fra energia elettrica ed energia meccanica. Applicando una forza al ceramico piezoelettrico lo farà produrre la tensione e questo processo è l'effetto piezoelettrico positivo. Applicando una tensione alle cause ceramiche piezoelettriche per vibrare, un processo conosciuto come l'effetto piezoelettrico inverso. Ed il trasduttore ultrasonico è fatto usando questo effetto piezoelettrico.
Materiali piezoelettrici dei dischi ceramici piezoelettrici: PZT4, PZT5, PZT8, o altri materiali piezoelettrici richiesti.
Gli anelli ceramici piezoelettrici Pzt8 possono anche essere personalizzati, se avete bisogno di altre dimensioni degli anelli ceramici piezoelettrici, si sentono libero per contattarci.
Caratteristiche:
* buona stabilità
* alta sensibilità
* a calore ridotto
* alta efficienza di vibrazione
Prima della spedizione, proviamo sempre ogni disco ceramico uno per uno per assicurarci che possa passare il controllo di qualità ed ogni disco ceramico ha sua relazione sull'esperimento.

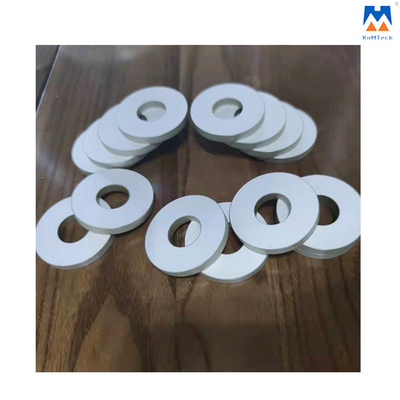

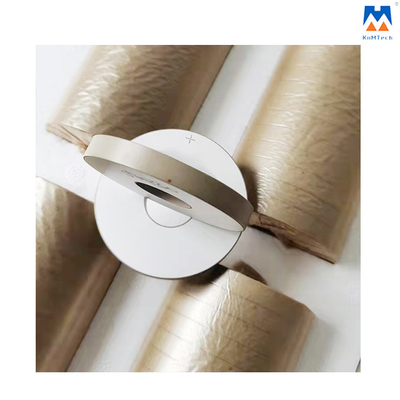

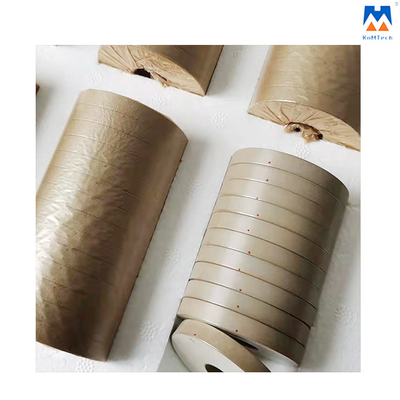

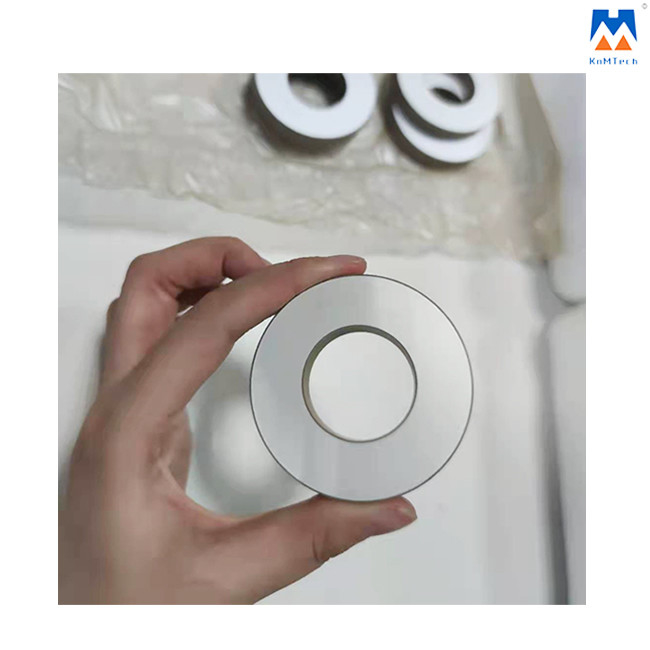

Foto dettagliate:
